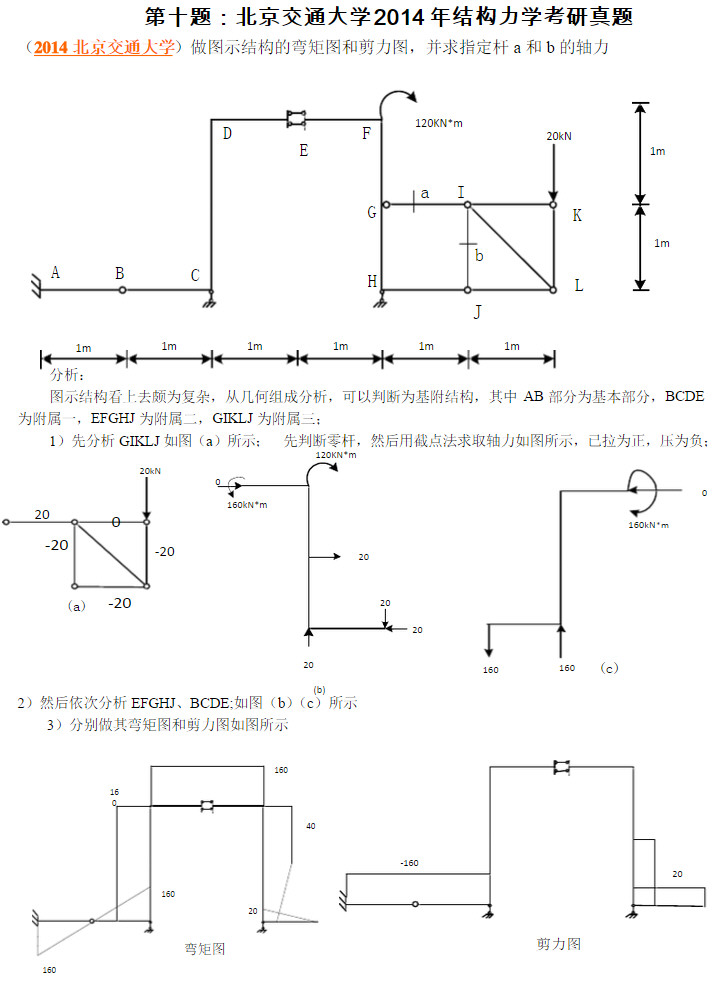

图示结构看上去颇为复杂，从几何组成分析，可以判断为基附结构，其中AB部分为基本部分，BCDE为附属一，EFGHJ为附属二，GIKLJ为附属三；
1）先分析GIKLJ如图（a）所示； 先判断零杆，然后用截点法求取轴力如图所示，已拉为正，压为负
北京交通大学2014结构力学951考研真题及答案
本站小编 免费考研网/2015-05-19
相关话题/北京交通大学 结构力学
领限时大额优惠券,享本站正版考研考试资料!
优惠券领取后72小时内有效，10万种最新考研考试考证类电子打印资料任你选。涵盖全国500余所院校考研专业课、200多种职业资格考试、1100多种经典教材，产品类型包含电子书、题库、全套资料以及视频，无论您是考研复习、考证刷题，还是考前冲刺等，不同类型的产品可满足您学习上的不同需求。 ...考试优惠券 本站小编 Free壹佰分学习网 2022-09-19同济大学2011年808结构力学与材料力学真题及答案
（1）由结构的整体平衡易得)(PyBFF （2）求1、2杆轴力。取CDE为隔离体作受力分析，由三个未知力，对杆AC和EF的交点0列力矩平衡方程 ...专业课考研资料 本站小编 免费考研网 2015-05-19哈尔滨工业大学2007结构力学872考研真题及答案
专业课考研资料 本站小编 免费考研网 2015-05-19东南大学2014结构力学925考研真题
（a）分析:考查组合结构的内力分析 1）如图所示分析可知二力杆为AB、BC、DB、DE、EB； 且求支座反力如图所示； 2）做截面1--1分析其内力如图所示 3）可求得其他二力杆的轴力 ...专业课考研资料 本站小编 免费考研网 2015-05-19湖南大学2014结构力学801考研真题与答案
几点注意： 1）对于静定结构的内力分析（求支座反力和任意截面内力计算）主要做好几何组成分析， 二力杆识别，零杆识别，对称性分析四方面工作，这样可以大大简化计算； 2）二力杆：两端铰接的直杆，若跨内无横向荷载，则该杆只受轴力，无弯矩和剪力； ...专业课考研资料 本站小编 免费考研网 2015-05-19沈阳建筑大学2014结构力学考研真题
分析： 1、作用在FC上的8kN并不产生弯矩； 2.真个结构没有水平荷载，即EB杆，与FC杆剪力力为零 ...专业课考研资料 本站小编 免费考研网 2015-05-19中南大学2014年949结构力学考研真题
分析：考查组合结构的内力分析 1）如图所示对点A取矩)(31 0)(PBYFFAM 2）选取FCB为隔离体，对F求矩可得)(3 2 压PNDE FF （2014年中南大学）求图示桁架杆件a、b的内力。（10分） ...专业课考研资料 本站小编 免费考研网 2015-05-19浙江大学2014结构力学847考研真题及答案
分析：考查主从结构和三刚片组成原则 主从结构：从属部分CDEFB（通过三刚片原则组成）主要部分AC；先分析从属部分，在分析主要部分，求其内力如图所示： ...专业课考研资料 本站小编 免费考研网 2015-05-19北京交通大学2015年工商管理硕士招生简章
一、招生宗旨秉承知行致远商道纵横，依托经管学院丰富的教学资源、一流的师资团队、广泛的国际交流、多彩的学习生活、个性化的职业发展服务与广阔的就业通道，构建面向产业、协调互动、竞争激励、动态创新的MBA人教育平台，使北京交通大学(微博)MBA教育项 ...MBA工商管理招生 本站小编 免费考研网 2015-05-18浙江大学2014年结构力学847真题(几何组成)
分析：考查刚片的选取-------二元体 1.简化体系：如图所示最右边的可以看成是附属部分，可以去掉附属部分（一铰一链杆） 2.选取刚片：通过二元体原则很容易选取刚片一与二，刚片一与二通过一铰一链杆形成大刚片，而大刚片与地面只有两链杆相连 3.作出结论：故原体系为几何可变体系，无多余约束； ...专业课考研资料 本站小编 免费考研网 2015-05-10华南理工大学2014年结构力学811考研真题及答案
分析： 1、自由度的计算问题 A.取刚片为研究对象，结点和链杆为约束，则 W=3刚片总数（3单刚结点数+2单铰结点个数+单链杆数） B.取结点为对象，链杆为约束，则 W=2结点总数单链杆个数 如图所示，ABC可以看成一个刚片W=02)12112(436 2、几何组成分析 简化体系：为四根链杆与地面相连故 ...专业课考研资料 本站小编 免费考研网 2015-05-10
