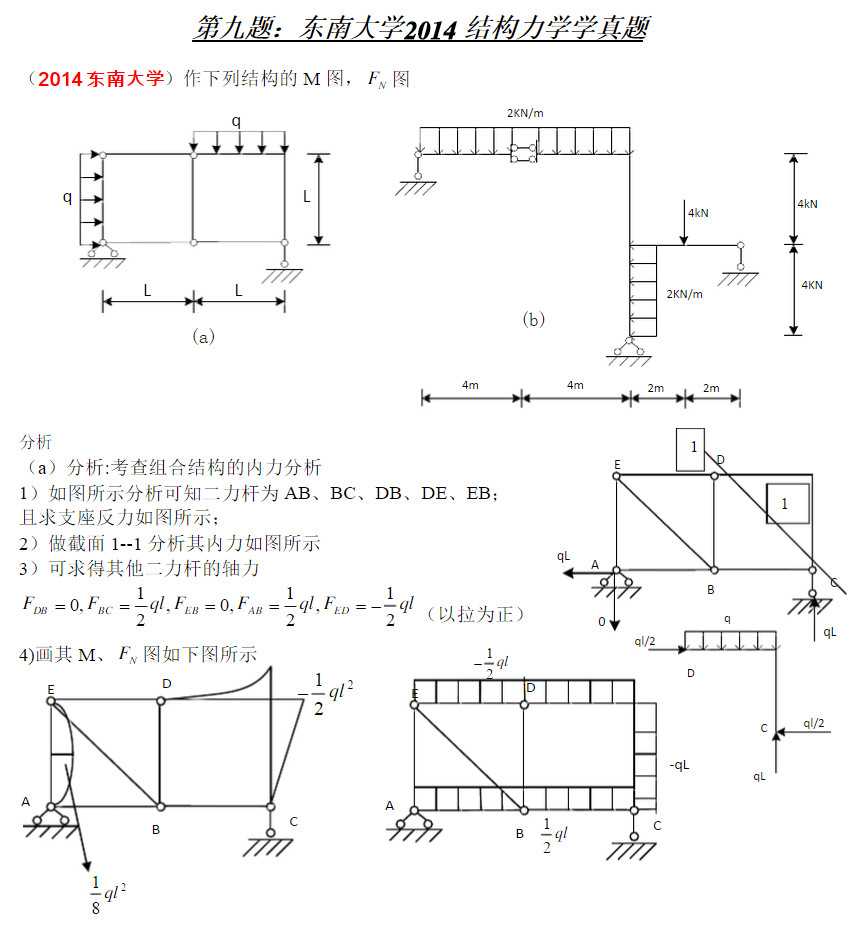

东南大学2014结构力学925考研真题

本站小编 免费考研网/2015-05-19

(a)分析:考查组合结构的内力分析
1)如图所示分析可知二力杆为AB、BC、DB、DE、EB; 且求支座反力如图所示;
2)做截面1--1分析其内力如图所示 3)可求得其他二力杆的轴力
